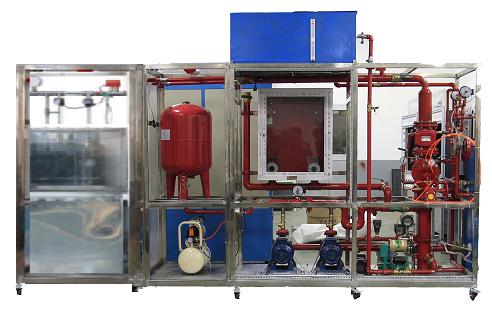

JDPWSD-2预作用雨淋灭火实训装置



这种系统平时为干式系统，在火灾发生时能实现对火灾的初期报警，并立刻可使管网充水转变为湿式系统，这种转变过程包含着预备动作的功能，故称为预作用喷水灭火系统。



系统组成：不锈钢架、预作用阀、水力警铃、压力开关、空压机、空气维护装置、信号碟阀、供水设施等组成，安装闭式洒水喷头，并以常用的探测系统作为报警和启动的装置与消防控制室进行预作用报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa



一、系统功能：



1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵



2.模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）



3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化



4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强



5预作用式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证



6气压泵维持干式管网压力气压控制装置，可手自动控制管网压力充压装置



7、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。



8、单出口消火栓、消火栓箱各2个， DN50。锦纶水带：20mm，长度13m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。



9、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；



10、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）



11、消防系统监控实训软件（为了避免知识产权纠纷须提供证明软件属权的材料和演示）



采用分布式数据采集和监控系统对受控的火灾自动报警、自动喷水灭火等固定消防设施进行集成化信息采集与管理，实现网络、多媒体、智能终端、交互控制技术的互通互融，实现消防设施24小时实时在线操作，接入实时图像与3D交互动作，真实感受受控消防设施的现场反馈，实现消防设施实际操作教学的网络共享。



12、自动化创新消防物联网应用云平台模块



本平台将物联网技术运用于消防自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。



1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发



（1）物联网自动化应用软件（为了避免知识产权纠纷须提供证明软件属权的材料）



1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。



2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。



3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。



4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。



（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理



二、实训项目：



   1.系统结构与设备认识



   2预作用喷淋灭火系统安装与使用



   3.预作用喷淋灭火系统伺应状态操作



   4.预作用喷淋灭火系统调试



   5.火灾探测与火灾报警



   6.预作用喷淋灭火操作



   7.预作用喷淋灭火监控使用（选做）



   8.预作用喷淋系统系统综合操作训练



   9.预作用喷淋灭火系统与消防报警系统联动（选做）



   10.消火栓灭火原理认识



   11.消防火栓控制操作实训



   12.消防火栓的灭火演练



   13.消防水带的操作演练
