系统由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
◆系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
◆数控系统单元采用西门子802C数控系统。
◆半实物数控车床具有一定的车削能力，可对有机玻璃、塑料等材料进行简单车削加工，具有真实数控车床的机械运动，X、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，实现无级调速控制。
一、产品组成部分

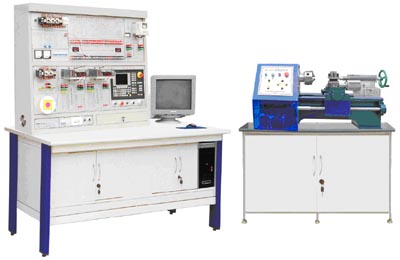

JD/800TS型数控车床智能实训考核设备由数控控制台和实训车床部件组成实训考核教学设备。系统采用西门子802C车床数控系统，数控车床的X、Z轴由伺服电机控制，在二座标工作台上运动演示，主轴由三菱变频器控制，并带有光电编码器，X、Z轴拖板采用滚珠丝杆进行传动，刀架为四工位电动刀架，学生可以学习到西门子802S伺服电机的控制、变频器控制、电动刀架、霍尔元件、接近开关的原理和PLC指令、编程、接线及在数控机床中的应用等及数控车床编程、加工、维修。
数控控制台提供一套完整的控制系统，控制系统拥有完整的西门子802S数控技术的系统，控制台全面剖析了西门子802C系统的控制原理和结构，按符合真实数控设备的要求进行电气连接，可以带动实训机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障、PLC故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。
二、 产品突出特点:
本公司具有多年生产数控的经验，因此对西门子802S数控系统内部进行全面剖析展示到面板上，把数控车床的功能全部采用接插件控制。所有控制单元控制方法如下：
1、 实验台展示通用车床控制线路全局图，学员可以把此图作为设计电路的示范图，以便更加深入了解数控车床的控制方法。.
2、 西门子802C数控系统：本实验台把西门子802S数控系统的控制接口扩展到实验台的面板上，再用接线端子可引接到各个模块板上进行控制。
3、 三相变频控制单元：通过接插线连接到数控系统上进行变频控制，增加学员的动手能力，增加对控制过程中的故障问题有更多的了解和分析。
4、 伺服驱动控制单元：通过接插线连接到数控系统上进行伺服驱动控制，增加学员的动手能力，让学员对伺服控制器有个全面的了解和分析能力。
5、 四工位电动刀架控制单元：通过接插线连接到数控系统上进行换刀控制，增加学员的动手能力，让学员对自动刀架的控制过程和原理有更全面的了解。
6、 手脉单元：通过接插线连接到数控系统上进行手动控制机床座标运动
三、 实训项目与考核的功能
3．1高级技师综合训练项目
l 对读懂高速、精密设备与数控铣床的电气系统原理进行训练；
l 利用故障点设置，训练排除复杂数控电气疑难故障；
l 训练学员组织人员进行公关的工作能力；
l 训练学员对机械、电气、工艺、管理综合解决能力，能够协调各专业人才进行工作；
l 训练对高速、精密设备与数控铣床电气系统测绘能力；
l 训练对数控、伺服、PLC等新知识进行综合创新应用能力；
l 对复杂数控难点如抗干扰进行实际解决能力实训；
l 对复杂数控设备进行大修、维护工艺编制实训；
l 对数控设备的原理图、接线图、施工图进行设计的训练；
l 对旧设备进行设备选型、施工和综合调试能力训练；
3．2专业知识训练项目
1）变频控制技术
l 变频器电气回路设计与连接操作实验；
l 变频器参数设置与手动操作控制实验项目；
l 变频器故障查找、排除实验；
2）交流伺服电机控制技术
l 交流伺服电气回路设计与连接操作实验；
l 交流伺服参数设置与手动操作控制实验项目；
l 交流伺服故障查找、排除实验；
l 交流伺服驱动电子齿轮功能设置实验；
3）综合控制技术
l 综合自动化控制设计及原理项目；
l 先进驱动技术的综合设计与控制；
l 传感器与电气原理和接线实验项目；
l 电工设备安装与维护实验项目 ；
4）数控控制技术
l 数控机床电气回路的原理与设计
l 数控机床电气回路的整体接线与调试
l 数控机床电气回路的故障检测和排除技术
l 限位传感器接线和维修
l 变频调速综合实验和维修技术
l 伺服系统的硬件设计（包括电机、驱动器和控制器），伺服系统系统选型和电缆连接
l 数控控制器的操作和使用
l 数控控制器的软件编程与开发
5）可编程控制器技术
l 可编程控制器原理与硬件认识；
l 数控机床可编程控制器程序设计与维护；
