[名称]：教学生产两用型数控机床

[概述]：机床的用途和特征卧式数控车床采用机电一体化设计，外形美观，结构合理，用途广泛，操作方便。该机床可实现自动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、

[分类]：机电一体化实验室设备

[参数]：无

[电话]：021-52342579 021-52342659

[Q Q]：

产品详情

机床的用途和特征

卧式数控车床采用机电一体化设计，外形美观，结构合理，用途广泛，操作方便。该机床可实现自动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制螺纹、圆锥螺纹等工序。并配有完备的S．T．M功能，可发出和接收多种信号，控制自动加工过程。该机床床身导轨采用超音频淬米工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚珠丝杆传动；动态响应优良，整机噪音低。

该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。

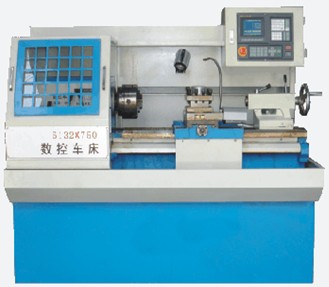

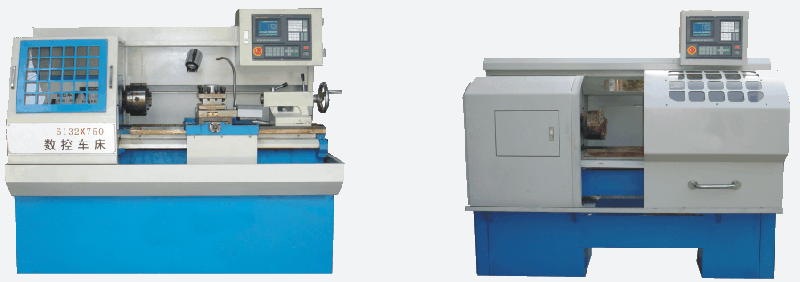

CNC6132型(教学/生产两用型)数控车床 CNC6140型(教学/生产两用型)数控车床

技术参数		技术参数
床身上最大工件回转直径最大工件长度主轴转速范围主轴锥孔电动刀架 X轴快速进给 Z轴快速进给 X轴定位精度 Z轴定位精度 X轴重复定位精度 Z轴重复定位精度尾座套筒内孔进度主电机功率冷却泵功率机床净重量机床外形尺寸(长×宽×高)	320 750mm 100-1600rpm 英氏6# 4工位 3000mm/min 6000mm/min ±0.01mm ±0.02mm 0.005mm 0.01mm 英氏4号 3/4.5kw 0.09kw 1300KG 1890×1060×1460mm	床身上最大工件回转直径最大工件长度主轴转速范围主轴锥孔电动刀架 X轴快速进给 Z轴快速进给 X轴定位精度 Z轴定位精度 X轴重复定位精度 Z轴重复定位精度尾座套筒内孔锥度主电机功率冷却泵功率机床净重量机床外形尺寸(长×宽×高)	400mm 750mm 100-1600rpm 英氏6# 4工位 3000mm/min 6000mm/min ±0.01mm ±0.02mm 0.005mm 0.01mm 英氏4号 3/4.5kw 0.09kw 1400KG 1890×1060×1460mm

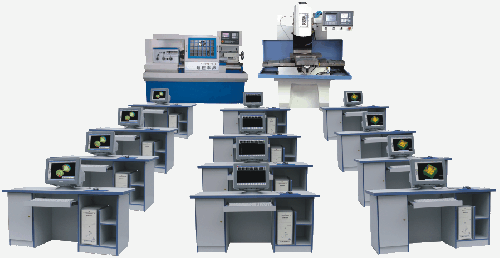

教学生产两用型机电一体化数控编程实验室设备

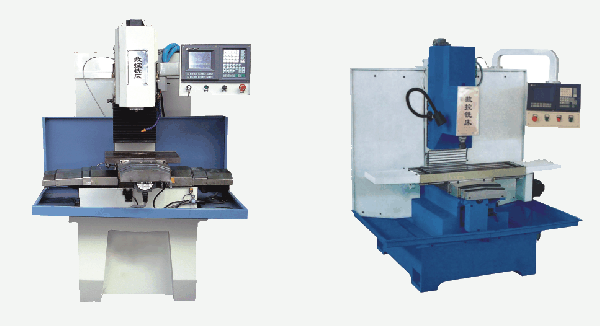

SB240 教学生产两用型数控铣床			XK125 教学生产两用型数控铣床
工作台面积 T型槽工作台最大承重 X向行程 Y向行程 Z向行程 X向快速移动速度 Y向快速移动速度 Z向快速移动速度主轴电机功率主轴端面至工作台面的距离主轴最高转速选用刀具直径范围定位精度重复定位精度数控系统控制轴数机床外形尺寸(长宽高) 重量	mm 个 Kg mm mm mm Kw mm rpm mm mm mm 轴 mm Kg	400×2400 12 30 400 200 250 步进：3m/min伺服：6m/min 步进：3m/min伺服：6m/min 步进：3m/min伺服：6m/min 0.55 15-215 6000 6 0.02 0.005 3 1120×1170×1500 900	主轴孔锥度主轴转速范围主电机功率工作台面积(长×宽) 工作台三向行程(X、Y、Z) 主轴端面至工作台距离工作台允许最大承重铣削进给速度范围(三向) 三向步进电机扭矩最小设定单位定位精度重复定位精度编程方式控制轴数联动轴数零件程序容量外型尺寸(长×宽×高) 重量	Bt30 145-3000rpm(无级调速) 1.5KW 840mm×250mm 480mm×250mm×250mm 100-350 150kg (12-2000)mm/min 12Nm 0.005mm +-0.02mm/300mm 0.01mm ISO代码、键盘录入、后台编辑三轴+主轴变频控制三轴三联动 56K(约3000段程序) 1200mm×900mm×1410mm 650kg
